Сравнительная таблица классов чистых помещений 2021 года (с приложением) —Цинъян Инженерное дело
2025-11-30
Говоря о чистых помещениях, мы часто слышим о различных уровнях чистоты, что подразумевает уровень чистоты воздуха. Мы часто слышим такие термины, как «класс 100», «класс 1000», «класс 10 000» и «класс 100 000», но знаете ли вы конкретные стандарты и версии? В этой статье представлена сравнительная таблица классов чистых помещений 2021 года.
Чистота чистого помещения обычно определяется концентрацией частиц в воздухе, размер которых больше или равен определённому диаметру (количество частиц в единице объёма воздуха). В настоящее время мы используем федеральный стандарт США. Чистота воздуха в чистом помещении варьируется в зависимости от условий.
Действующий национальный стандарт GB 50073-2013 определяет условия в чистых помещениях следующим образом:
1.Пустое состояние: Объект построен, подключены и функционируют системы электроснабжения и коммунальных служб, но производственное оборудование, материалы и персонал отсутствуют.
2.Статичное состояние: Объект построен, производственное оборудование установлено и функционирует в соответствии с согласованными условиями, но производственный персонал отсутствует.
3.Динамическое состояние: Объект функционирует в установленном порядке, присутствует назначенный персонал, работы проводятся в согласованных условиях. В существующих системах кондиционирования воздуха для чистых помещений концентрация взвешенных частиц в воздухе помещения часто бывает максимальной именно в этих условиях.
Поэтому при обсуждении требуемого уровня чистоты воздуха для чистого помещения крайне важно указать уровень чистоты, при каких условиях. Это обеспечивает точные стандарты для завершения и приемки проекта. Примеры: Класс 4 ISO, Динамическое состояние, 0,2 мкм (2307 частиц/м³), 1 мкм (83 частицы/м³).
Наиболее распространенным стандартом уровня чистоты воздуха в чистых помещениях является Федеральный стандарт США. Первоначальный Федеральный стандарт США был принят в версии 1999 года; с тех пор он был пересмотрен до версии 2015 года, последняя из которых вышла в 2021 году. В этой обновленной версии некоторые данные были скорректированы, что фактически повысило требования. Подробнее см.

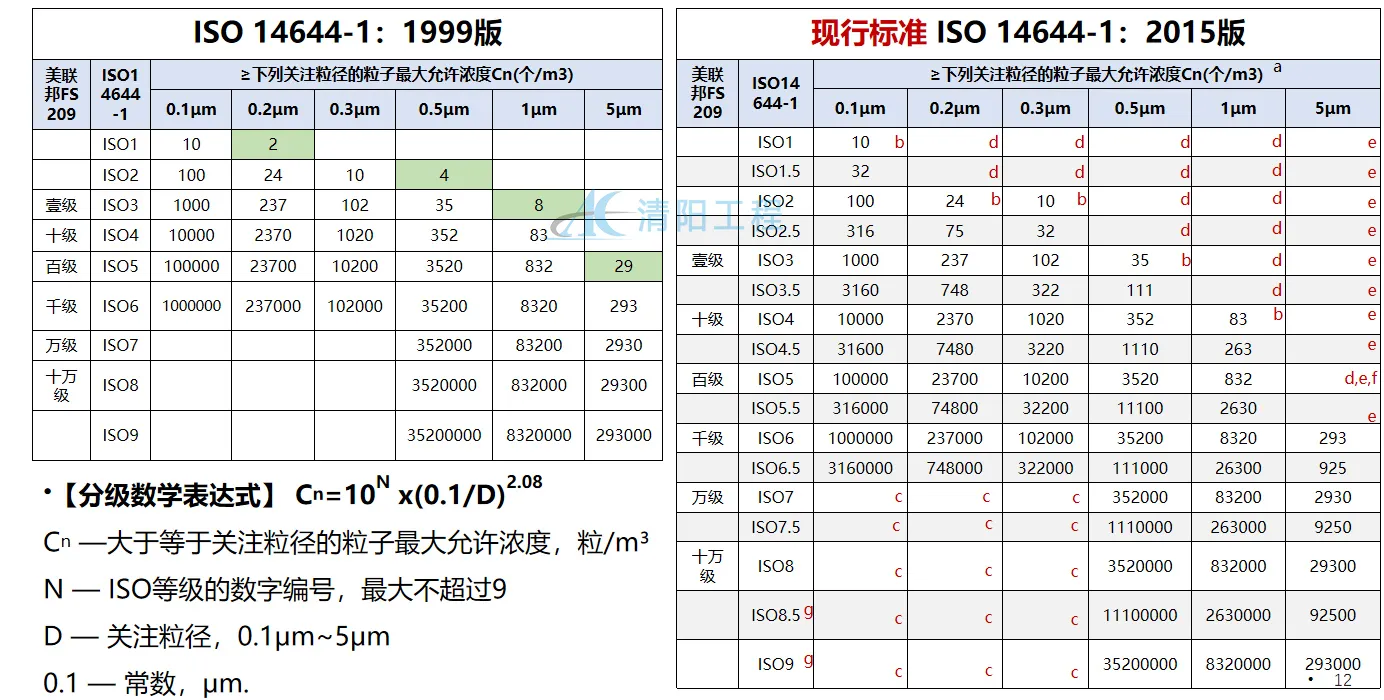

Таблицу ниже:
В таблице ISO 14644-1:2015 аннотации строчными буквами (ограничения, связанные с отбором проб и статистическими ограничениями):
a — Все концентрации в таблице являются кумулятивными, включая максимально допустимые значения концентрации для всех частиц, размер которых больше или равен интересующему размеру;
Например, в классе 5 ISO Cn для 0,3 мкм составляет 10200, что включает все частицы, размер которых больше или равен этому размеру;
b — Для этого значения концентрации требуется большой объем пробы; можно использовать последовательный отбор проб;
c — Концентрация частиц в этой области слишком высокая; пределы концентрации неприменимы;
d — Классификация неприменима в этой области из-за ограничений методов отбора проб и статистических методов при низких концентрациях;
e — Классификация для этого размера частиц неприменима при низких концентрациях и для частиц размером более 1 мкм из-за возможной потери частиц в системе отбора проб и ограничений при отборе проб;
f — Можно использовать дескриптор крупных частиц M; для определения принадлежности частиц данного размера к классу 5 по ISO дескриптор крупных частиц (дескриптор M) можно использовать в сочетании как минимум с одной частицей другого размера.
g — Этот уровень применим только к динамическим средам.
Стандарты уровня чистых помещений постоянно меняются вместе с развитием общества, поэтому проектирование чистых помещений должно соответствовать новейшим стандартам. Конкретный требуемый уровень чистоты зависит от продукта и процесса. Цинъян Инженерное дело — профессиональная компания по проектированию чистых помещений с профессиональной строительной квалификацией, собственной командой и производственной линией оборудования, предоставляющая комплексные услуги по проектированию, строительству и монтажу. Мы строго придерживаемся новейших стандартов в проектировании и строительстве. Мы можем реализовывать проекты чистых помещений различных уровней чистоты в различных отраслях промышленности, гарантируя их соответствие требованиям перед поставкой. Нажмите здесь, чтобы обратиться в службу поддержки клиентов онлайн, или позвоните по телефону +86 18915730122.
